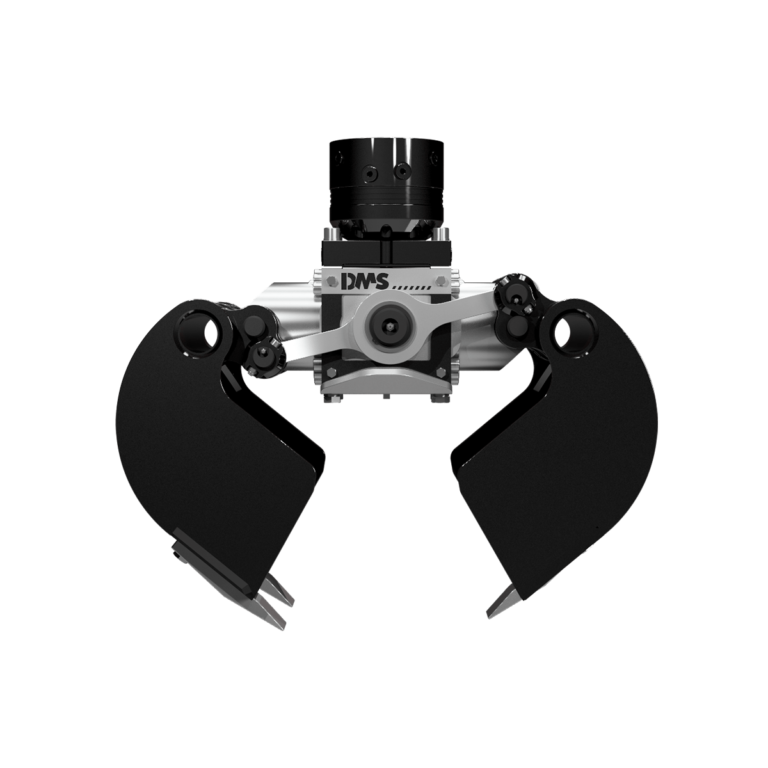

Chwytak kopiący GL3535

Arkusz danych

Broszura produktowa

Chwytak kopiący GL3535 od DMS Technologie z poziomo zamontowanym siłownikiem hydraulicznym to rozwiązanie przeznaczone do wydajnego kopania rowów i szybów. Dzięki zoptymalizowanemu kształtowi szczęk możliwe jest również przenoszenie materiałów sypkich oraz jednoczesne chwytanie większych elementów. Opatentowana konstrukcja siłownika łączy zwartą budowę z wysoką, dwustronną siłą zacisku oraz dużą odpornością na uszkodzenia. Chwytak kopiący z poziomym siłownikiem dostępny jest w wersji stałej oraz wahadłowej.

Pojemność [l] 50

Waga (bez rotatora) [kg] 115

Waga rotatora [kg] 29

Maks. ciśnienie robocze chwytania [bar] 250

Maks. ciśnienie robocze obracania [bar] 250

Zalecana wydajność pompy (obracanie) [l/min] 6–25

Zalecana wydajność pompy (chwytanie) [l/min] 25–45

Siła zamykania [kN] 16

Moment obrotowy [Nm] 1200

Liczba zębów 3

Niska wysokość całkowita

Niewielka wysokość chwytaka w pozycji otwartej i zamkniętej umożliwia wygodną pracę nawet w ograniczonej przestrzeni. Kompaktowa konstrukcja zapewnia korzystny stosunek wydajności do masy urządzenia.

Optymalna przestrzeń chwytu

W pozycji otwartej szczęki oferują dużą pojemność oraz szeroki zakres rozwarcia, co pozwala nie tylko na efektywne kopanie, ale także na chwytanie i transport różnych materiałów.

Dzięki wysokiej jakości materiałom i optymalnemu smarowaniu.

Niskie zużycie

Elementy podatne na uszkodzenia są całkowicie osłonięte i zabezpieczone.

Bezpieczne

Innowacje takie jak Softgrip i Pipegrip oferują nowe możliwości zastosowania.

Możliwość łatwej rozbudowy

sortiergreifer-produkvorteile-hydarulikzylinder-dms-technologie

Chroniony tłok

Całkowicie zabudowane tłoczysko jest niezawodnie i trwale chronione przed czynnikami zewnętrznymi.

Wewnętrzny wlew oleju

Nasza opatentowana konstrukcja eliminuje potrzebę stosowania podatnych na uszkodzenia przewodów hydraulicznych w obszarze roboczym.

Łatwo dostępne miejsca smarowania

Chronione i łatwo dostępne miejsca smarowania ułatwiają konserwację.

Przykręcane zęby

Zęby można przykręcić i wyposażyć w akcesoria.

sortiergreifer-produkvorteile-aufbau-dms-technologie

Tuleje o niskich wymaganiach konserwacyjnych

Wbudowane w mosiężne tuleje zbiorniki na smar zapewniają długotrwałe smarowanie.

Wytrzymały materiał

Odporna na zużycie stal zapewniająca niskie szczęk chwyta i krawędzi tnących.

Chwytak kopiący DMS
w użyciu

Załaduj zewnętrzne treści z Domyślne.

Odblokuj treść

Więcej informacji

Załaduj zewnętrzne treści z Domyślne.

Odblokuj treść

Więcej informacji

Centralny element hydrauliczny

Specjalnie opracowany napęd siłownika jest centralną częścią elementem hydraulicznym naszych chwytaków. Siła generowana podczas otwierania i zamykania jest taka sama dzięki dwustronnie działającemu siłownikowi nurnikowemu z obustronnym dopływem oleju. Tłoczysko jest nie tylko całkowicie zamknięte i chronione w samym cylindrze; prowadzenie oleju odbywa się również wewnętrznie, co eliminuje potrzebę stosowania przewodów podatnych na uszkodzenia w miejscu pracy.

Poziome ustawienie umożliwia kompaktową konstrukcję przy jednoczesnym idealnym przenoszeniu mocy, co oznacza doskonały stosunek mocy do masy naszych chwytaków. Dzięki tej specjalnej technologii DMS zapewnia najlepsze warunki dla wydajności, wytrzymałości i trwałości.

Dostawa i akcesoria

Zestaw zawiera

Dostępne akcesoria

Adapter śrubowy do szybkozłączy Lehnhoff MS/HS
Adapter śrubowy do innych mocowań na zamówienie
Na zamówienie kołnierz adaptera dla rozwiązań niestandardowych
Mocowanie wahadłowe
Adapter wahadłowy
Hamulec wahliwy
Softgrip
Pipegrip

Najważniejsze akcesoria

Softgrip to idealne rozwiązanie do przenoszenia i ustawiania kamieni lub przedmiotów o prostej lub gładkiej powierzchni bez powodowania uszkodzeń. Softgrip

Pipegrip jako praktyczny uchwyt umożliwia delikatne i precyzyjne pozycjonowanie specjalnych, okrągłych materiałów budowlanych, takich jak rury lub kręgi betonowe. Pipegrip

Szybkie i łatwe przejście od krawędzi tnącej do zęba koparki i z powrotem: Zestaw wymiennych zębów otwiera nowe możliwości usuwania materiału i kopania. Zestaw wymiennych krawędzi tnących

Nasz hamulec wahliwy, opracowany specjalnie do chwytaków z przegubem wahadłowym, zapobiega niekontrolowanemu kołysaniu się żurawia lub wysięgnika dzięki zastosowaniu tarcia. Hamulec wahliwy
