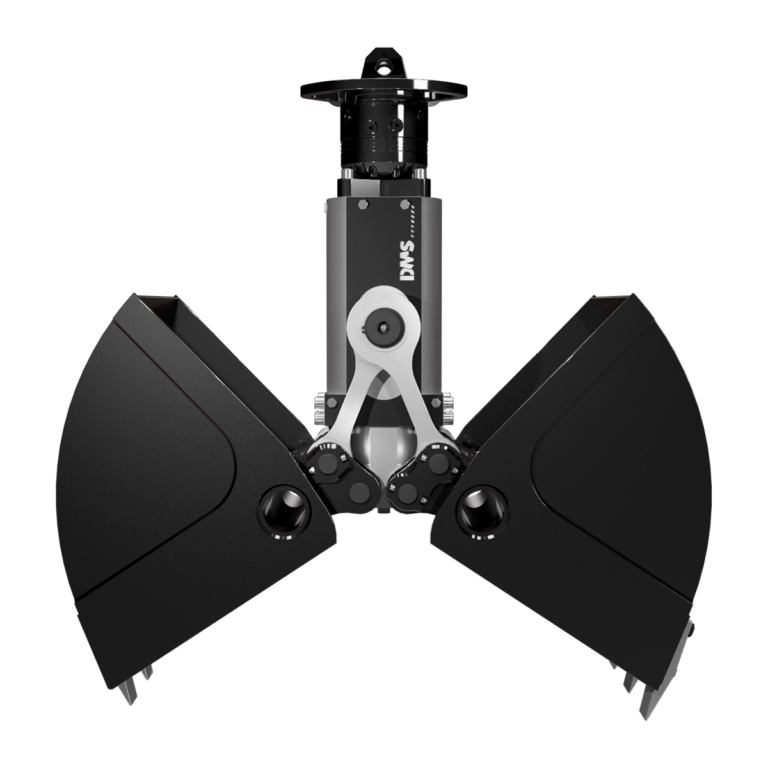

Chwytak kopiący GS10050P

Arkusz danych

Broszura produktowa

Chwytak kopiący DMS z siłownikiem stojącym to najlepszy wybór do prac w budownictwie lądowym oraz w ciasnych przestrzeniach, np. przy kopaniu szybów. Wyjątkowe jest to, że wszystkie zalety naszej opatentowanej konstrukcji z siłownikiem nurnikowym dwustronnego działania zostały optymalnie dostosowane do pionowego ustawienia. Dzięki niemal okrągłej konstrukcji chwytaka, jego wymiary zewnętrzne pozostają niezmienione przez cały czas.

Pojemność [l] 174

Waga (bez rotatora) [kg] 296

Waga rotatora [kg] 29

Maks. ciśnienie robocze chwytania [bar] 280

Maks. ciśnienie robocze obracania [bar] 280

Zalecana wydajność pompy (obracanie) [l/min] 6–25

Zalecana wydajność pompy (chwytanie) [l/min] 40–80

Siła zamykania [kN] 29

Moment obrotowy [Nm] 1200

Liczba zębów 5

Maks. wychylenie mocowania wahadłowego [mm] 1370

Skuteczne kopanie

Specjalna konstrukcja umożliwia głębsze wnikanie w grunt przy zwiększonej sile zamykania, z pełnym wykorzystaniem objętości szczęk, ponieważ urobek nie jest ściskany.

Optymalna geometria chwytaka

Stała objętość napełniania podczas otwierania i zamykania przyspiesza transport materiału, a centralnie umieszczone punkty obrotu szczęk zapewniają bezpośrednie przenoszenie siły.

Dzięki wysokiej jakości materiałom i optymalnemu smarowaniu.

Niskie zużycie

Elementy podatne na uszkodzenia są całkowicie osłonięte i zabezpieczone.

Bezpieczne

Akcesoria takie jak wyrzutnik i Softgrip rozszerzają zakres funkcji.

Możliwość łatwej rozbudowy

Chwytak kopiący DMS
w użyciu

Centralny element hydrauliczny

Specjalnie opracowany napęd siłownika jest centralną częścią elementem hydraulicznym naszych chwytaków. Siła generowana podczas otwierania i zamykania jest taka sama dzięki dwustronnie działającemu siłownikowi nurnikowemu z obustronnym dopływem oleju. Tłoczysko jest nie tylko całkowicie zamknięte i chronione w samym cylindrze; prowadzenie oleju odbywa się również wewnętrznie, co eliminuje potrzebę stosowania przewodów podatnych na uszkodzenia w miejscu pracy.

Pionowe ustawienie w połączeniu z centralnie umieszczonymi punktami obrotu szczęk zapewnia idealne przenoszenie mocy. Dzięki tej specjalnej technologii DMS zapewnia najlepsze warunki dla wydajności, wytrzymałości i trwałości.

Dostawa i akcesoria

Zestaw zawiera

Dostępne akcesoria

Adapter wahadłowy do szybkozłączy z mocowaniem Lehnhoff MS/HS
Adapter wahadłowy do innych szybkozłączy dostępny na zamówienie
Mocowanie wahadłowe
Hamulec wahliwy
Softgrip
Wyrzutnik

Najważniejsze akcesoria

Wyrzutnik chwytaka kopiącego zapobiega blokowaniu się twardych i lepkich materiałów w szczękach i maksymalizuje objętość każdego ładunku. Wyrzutnik

Softgrip to idealne rozwiązanie do przenoszenia i ustawiania kamieni lub przedmiotów o prostej lub gładkiej powierzchni bez powodowania uszkodzeń. Softgrip

Nasz hamulec wahliwy, opracowany specjalnie do chwytaków z przegubem wahadłowym, zapobiega niekontrolowanemu kołysaniu się żurawia lub wysięgnika dzięki zastosowaniu tarcia. Hamulec wahliwy

Chwytak kopiący GS10050P
